美國空軍1951年分辨力測試圖一直是世界上檢測垂直與水平分辨力的通用標準，是符合MIL-STD-150A標準的分辨力測試圖案，由美國空軍于1951年創建。1951 USAF分辨力測試圖目前仍廣泛地應用于測試光學成像系統（如顯微鏡和相機）的分辨能力。這種圖案包括幾組由三條短線構成組合，短線的尺寸從大到小。成像系統無法辯明的最大短線組為其分辨能力極限。

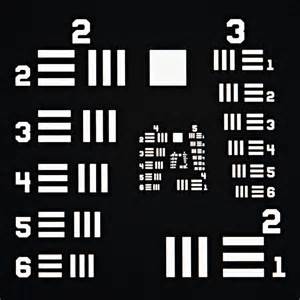

      通常MIL-STD-150A格式包括幾層，最大圖案構成第一層，位于外圍。更小層圖案形狀不變，從外圍向中心逐步縮小。每一層兩組，每組包含6個圖元，以數字1至6編號。在同一層中，奇數組從右上角開始，其圖元從上至下按1至6排列。偶數組的第一個圖元在該層的右下角，其余圖元在左側從上至下按2至6排列。分辨力計算式為：分辨力(line-pairs/mm)=2(組序數+((圖元序數-1)/6))。
